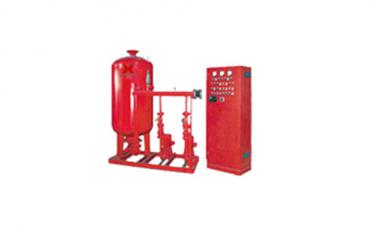

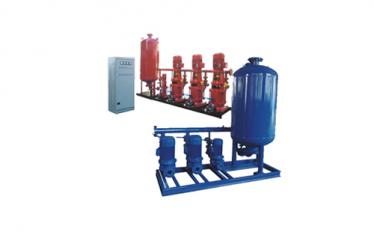

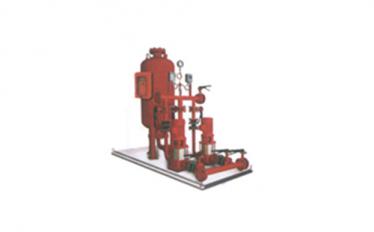

ZW(L)增压稳压消防泵组

ZW(L)消防增压稳压设备为解决临时高压消防给水系统适用于多层和高层建造工程有增压设施要求的消火栓给水系统及湿式自动喷水灭火系统等各类消防给水、生活给水系统。

控制柜

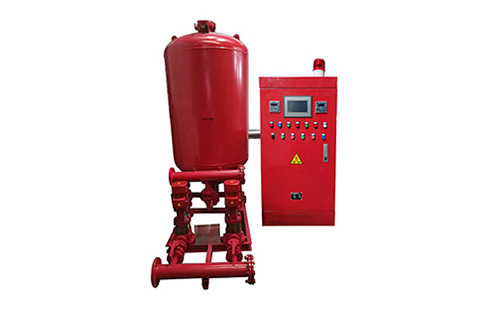

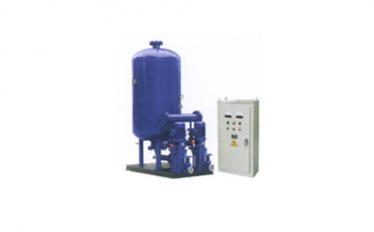

ZW(L)增压稳压消防泵组

ZW(L)消防增压稳压设备为解决临时高压消防给水系统适用于多层和高层建造工程有增压设施要求的消火栓给水系统及湿式自动喷水灭火系统等各类消防给水、生活给水系统。

产品描述

型号意义

产品简介

一、增压稳压设备根据1996年8月中华人世共和国建设部[1996]108号文进行开发设计的新型增压稳压设备,同时符合98S205(原98S176)的规定。

二、本增压稳压设备为解决临时高压消防给水系统所设的高位消防水箱,其设置高度满足不了该系统不利点静水压时应设增压设施的要求,设计编制了为消防的增压稳压设备(以下简称“设备”)。

三、本设备适用于多层和高层建造工程有增压设施要求的消火栓给水系统及湿式自动喷水灭火系统等各类消防给水、生活给水系统。

四、“设备”由隔膜式气压罐、水泵、电控箱、仪表、管道附件等组成。

五、本设备遵照《讥层民用建筑设计防火规范》(简称《高规》)GB50045-95及《气压给水设计规范》、CECS76:95规定的有关技术参数进行设计。

设计技术条件

1、WXQ稳压罐工作压力:0.6MPa、1.0MPa、1.6MPa。

2、WXQ压力罐的消防储水容积大于:150L、300L、450L。

3、WXQ隔膜罐的稳压水容积大于50L。

4、WXQ隔膜压力罐的缓冲水容积压差为0.02~0.03MPa,稳压水容积压差为0.05~0.06MPa。

5、工作压力比:a b 值为0.6~40℃.

使用条件

1、消火栓系统:水枪每股流量为2.5L/S、5L/S,充实水柱长度为7m、10m、13m。

2、自动喷水系统:每个喷头流量1.0L/S,喷头压力0.1MPa。

3、设备的环境温度宜为5℃~40℃。

工作原理

1、使消防给水管道系统不利点始终保持消防所需压力;

2、使WXQ隔膜气压罐内始终储有30秒消防水量.利用气压水罐所设定的P1,P2,Ps1,Ps2运行压力,控制水泵运行工况,达到增压和稳压的功

能.P1为不利点消防所需压力(MPa),P2为消防泵启动压力(MPa),Ps1为消防稳压泵启动压力(MPa),Ps2为GDL稳压泵停泵压力MPa

运行控制全过程

根据计算求得消火栓系统或自动喷水灭火系统中不利点所需的消防压力P1,作为气压水罐的充气压力通过计算所选项定的报导压水罐规格及a b 值,求得P2,并设定

Ps1=P2+(0.02~0.03)

Ps2=Ps1+(0.05+0.06)

平时管道系统如有渗漏等到*压情况,控制XBD-L消防稳压泵不断补水稳压,在Ps1、Ps2(启动、停止)反覆运行。一旦有火情,管道系统大量缺水,造成Ps1压力下降(Ps1→Ps2),降到P2时,发出报警信号,立即启动消防泵(手动或自动启动由设计人确定),XBD-L立式单级消防泵启动后,XBD-ISG消防稳压泵自动停止,直到XBD-LG立式多级消防泵停止运转手动恢复“设备”的控制功能。

设备分类

根据“设备”设置位置分:上置式(用I表示)和下置式(用II表示);

根据气压罐设置方式分:立式(用L表示)和卧式(用W表示);

根据设备所供消防给水系统分:消火栓给水系(用X表示)

自动喷水灭火系统(用Z表示)

消火栓及自动喷水消防给水合用系统(用XZ表示)。

P1的计算

P1指消防给水系统不利点消火栓或自动喷水头所需的消防压力,是本“设备”运行的低工作压力,是选用本设备应掌握的基础数据。

1、本“设备”设在底层从水池吸水时,消火栓系统计算公式:

P1=H1+H2+H3+H4(mH2O);

H1—自水池低水位到不利点消火栓的几何高度(mH2O);

H2—管道系统的沿程和局部压力损失之和(mH2O);

H3—水龙带及消火栓本身的压力损失(mH2O);

H4—水枪喷身充实水柱长度所需压力(mH2O);

2、“设备”设在高位水箱间从不箱自灌吸水,且不利点消火栓低于“设备”时,消火栓系统计算公式

P1=H3+H4(mH2O)

3、本“设备”设在底层从水池吸水时,自动喷水灭火系统计算公式:

P1=∑H+Ho+Hr+Z(mH2O)>

∑H—自动喷水管道到不利点喷头的沿程和局部压力损失之和(mH2O);

HO—不利点喷头的工作压力(mH2O)>

Hr—报警阀的局部水头损失(mH2O)>

Z—不利点喷头与水池低水位(或供水干管)之间的几何高度(mH2O)>

4、本“设备”设在高位水箱间从水箱自灌吸水,且不利点喷头低于设备时,自动喷水系统计算公式:

P1=∑H+Ho+Hr+Z(mH2O)> 5、当气压水罐与水泵分别设置在其它场所时,则P1应另行计算。

电控性能

1、本“设备”电控系统具有自动、手动功能,并与消防控制中心或消防泵房联网。

2、两台稳压泵一用一备,轮流工作自动切换,交替运行。

3、平时使消防管网处于高压状态,并保持罐内储存水量,由于泄漏等原因,系统压力下降到Ps1时1号泵自动启动,水压上升到Ps2时停泵,下次压力又下次压力又下降到Ps1时,2号泵自动启动,如此交替运行,使系统压力始终保持在Ps1与Ps2之间。

4、一量有火情发生,系统水压从Ps1下降到Ps2时输出启动消防主泵信号和声光报警,当消防主泵启动后反回信号切断稳压泵的控制电源,之后由手动恢复控制功能。

5、电控系统特设维修状态,即运行中如1号泵发生故障,可方便地转入2号泵工作,若2号泵发生故障,也可转为1号泵工作使一台水泵在维修中本“设备“仍能正常运行。

6、电控箱规格尺寸、电器控制原理及主要元件的组成见本公司的电报导自动控制说明了书。


技术特性表














序号

增压稳压设备
型号

消防压力Mpa
P1

立式隔膜气压罐

配用水泵

设备运行重量Kg

运行压力Mpa

稳压水容积L

型号规格

工作压力比

消防储水容积(L)

型号

标定容积

实际容积

1

ZW(L)-I-X-7

0.1

SQL800*0.6

0.60

300

319

25LG3-10*4 1.5KW

1452

P1=0.10 Ps1=0.26
P2=0.23 Ps2=0.31

54

2

ZW(L)-I-Z-10

0.16

SQL800*0.6

0.80

150

159

25LG3-10*4 1.5KW

1428

P1=0.16 Ps1=0.26
P2=0.23 Ps2=0.31

70

3

ZW(L)-I-X-10

0.16

SQL800*0.6

0.60

300

319

25LG3-10*5 1.5KW

1474

P1=0.16 Ps1=0.36
P2=0.33 Ps2=0.42

52

4

ZW(L)-I-X-13

0.22

SQL1000*0.6

0.76

300

329

25LG3-10*4 1.5KW

2312

P1=0.22 Ps1=0.35
P2=0.32 Ps2=0.40

97

5

ZW(L)-XZ-10

0.16

SQL1000*0.6

0.65

450

480

25LG3-10*4 1.5KW

2312

P1=0.16 Ps1=0.33
P2=0.30 Ps2=0.38

86

6

ZW(L)-XZ-13

0.22

SQL1000*0.6

0.67

450

452

25LG3-10*5 1.5KW

2312

P1=0.22 Ps1=0.41
P2=0.38 Ps2=0.46

80

7

ZW(L)-II-Z-

A

0.22-0.38

SQL800*0.6

0.80

150

159

25LG3-10*6 2.2KW

1452

P1=0.38 Ps1=0.53
P2=0.50 Ps2=0.60

61

8

ZW(L)-II-Z-

B

0.38-0.50

SQL800*1.0

0.80

150

159

25LG3-10*8 2.2KW

1513

P1=0.50 Ps1=0.68
P2=0.65 Ps2=0.75

51

9

ZW(L)-II-Z-

C

0.50-0.65

SQL1000*1.6

0.85

150

206

25LG3-10*9 2.2KW

1653

P1=0.65 Ps1=0.81
P2=0.78 Ps2=0.86

59

10

ZW(L)-II-Z-

D

0.65-0.85

SQL1000*1.6

0.85

150

206

25LG3-10*11 3KW

1701

P1=0.85 Ps1=1.04
P2=1.02 Ps2=1.10

57

11

ZW(L)-II-Z-

E

0.85-1.00

SQL1000*1.6

0.85

150

206

25LG3-10*13 4KW

1709

P1=1.00 Ps1=1.21
P2=1.19 Ps2=1.27

50

序号

增压稳压设备
型号

消防压力Mpa
P1

立式隔膜气压罐

配用水泵

设备运行重量Kg

运行压力Mpa

稳压水容积L

型号规格

工作压力比

消防储水容积(L)

型号

标定容积

实际容积

12

ZW(L)-II-X-

A

0.22-0.38

SQL1000*0.6

0.78

300

302

25LG3-10*6 2.2KW

2344

P1=0.38 Ps1=0.55
P2=0.52 Ps2=0.60

72

13

ZW(L)-II-X-

B

0.38-0.50

SQL1000*1.0

0.78

300

302

25LG3-10*8 2.2KW

2494

P1=0.50 Ps1=0.70
P2=0.67 Ps2=0.75

61

14

ZW(L)-II-X-

C

0.50-0.65

SQL1000*1.6

0.78

300

302

25LG3-10*10 3KW

2689

P1=0.65 Ps1=0.88
P2=0.86 Ps2=0.93

51

15

ZW(L)-II-X-

D

0.65-0.85

SQL1000*1.6

0.85

300

355

25LG3-10*13 4KW

2703

P1=0.85 Ps1=1.05
P2=1.02 Ps2=1.10

82

16

ZW(L)-II-X-

E

0.85-1.00

SQL1000*1.6

0.88

300

355

25LG3-10*15 4KW

2730

P1=1.00 Ps1=1.21
P2=1.19 Ps2=1.26

73

17

ZW(L)-II-XZ-

A

0.22-0.38

SQL1200*0.6

0.80

450

474

25LG3-10*6 2.2KW

3641

P1=0.38 Ps1=0.53
P2=0.50 Ps2=0.58

133

18

ZW(L)-II-XZ-

B

0.38-0.50

SQL1200*1.0

0.80

450

474

25LG3-10*8 2.2KW

3947

P1=0.50 Ps1=0.68
P2=0.65 Ps2=0.73

110

19

ZW(L)-II-XZ-

C

0.50-0.65

SQL1200*1.6

0.80

450

474

25LG3-10*10 3KW

3961

P1=0.65 Ps1=0.87
P2=0.84 Ps2=0.92

90

20

ZW(L)-II-XZ-

D

0.65-0.85

SQL1200*1.6

0.80

450

474

25LG3-10*12 4KW

4124

P1=0.85 Ps1=1.12
P2=1.09 Ps2=1.17

73

21

ZW(L)-II-XZ-

E

0.85-1.00

SQL1200*1.6

0.80

450

474

25LG3-10*14 4KW

4156

P1=1.00 Ps1=1.30
P2=1.27 Ps2=1.35

64
